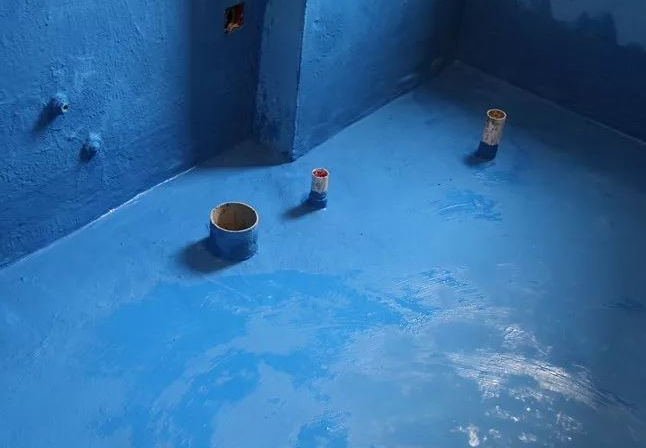

防水是家庭裝修中的重要工序，而防水涂料不開裂則是防水效果的關(guān)鍵，一旦防水涂料施工后出現(xiàn)開裂現(xiàn)象，將導(dǎo)致前功盡棄。有的人會(huì)疑惑:明明我們在住進(jìn)新房前已經(jīng)做了足夠的防水措施，還是不能避免這些煩人的問題，刷好的防水層總開裂的原因究竟是什么？哪些情形容易導(dǎo)致防水層開裂？



      1、基層本身存在開裂問題



      混凝土基層存在裂縫未進(jìn)行修補(bǔ)處理，不管是選用灰漿類剛性防水材料還是柔韌型防水涂料，都無法抵抗基層裂紋變形而出現(xiàn)開裂。所以，想要避免防水涂膜開裂，第一個(gè)要保障的就是基層堅(jiān)固、不開裂。當(dāng)基層存在裂縫且寬度大于0.4mm時(shí)，應(yīng)當(dāng)鏟除后重新進(jìn)行找平處理或采用堵漏材料進(jìn)行修補(bǔ)，然后采用柔性防水涂料進(jìn)行涂刷，并內(nèi)襯無紡布等胎體增強(qiáng)材料進(jìn)行加固。



      2、材料攪拌不均勻



      一般情況下，家庭用防水涂料多為雙組分產(chǎn)品，一袋粉料和一袋乳液。我們在攪拌的時(shí)候，一定要使用電動(dòng)攪拌器均勻攪拌，保證攪拌好的防水涂料中沒有結(jié)塊、粉團(tuán)等。防水涂料過稠會(huì)導(dǎo)致刷不開，水分蒸發(fā)過快等情況，再加上沒有及時(shí)養(yǎng)護(hù)，開裂是必然的事情。



      3、防水涂料一次涂刷太厚



      防水涂料施工必須遵循“薄刷多遍”的原則，單遍涂刷過厚易導(dǎo)致防水層表面干固快，而內(nèi)部干固慢，防水層因里表干固收縮不一致而出現(xiàn)開裂。部分師傅實(shí)際施工時(shí)為一味地追求效率，將攪拌好的漿料一次性倒至地面，然后再用滾涂或者毛刷攤開，這種工藝非常容易導(dǎo)致防水層涂刷過厚而出現(xiàn)開裂，所以施工的時(shí)候一定要注意。



      4、施工溫度過高



      在夏季施工防水涂料時(shí)，我們都會(huì)面臨溫度過高的問題，地面的混凝土水分蒸發(fā)過快，干燥收縮產(chǎn)生裂縫導(dǎo)致滲漏水。所以施工時(shí)一定要注意先灑水潤濕基面，切忌干基面施工。施工結(jié)束后，根據(jù)情況噴水養(yǎng)護(hù)，防止溫度過高導(dǎo)致防水涂膜起泡、開裂。



      5、附加層材料施工不當(dāng)



      在做家庭防水的時(shí)候，會(huì)有一些朋友采用堵漏王等速凝防水材料進(jìn)行管口封堵或做陰角圓弧。這個(gè)過程中，我們是需要在做成的半小時(shí)后再駕駛防水附加層的施工，而沒有嚴(yán)格按照這個(gè)程序來的朋友，就會(huì)在后期引起連接部位開裂，形成滲漏。



      6、陰陽角沒有特殊處理



       陰角，即墻地面交界處，進(jìn)行防水涂料施工時(shí)，該部位防水漿料容易產(chǎn)生堆積，導(dǎo)致防水層過厚而在干固過程中出現(xiàn)開裂，另外陰角部位因建筑自身沉降等原因存在應(yīng)力集中而進(jìn)一步容易導(dǎo)致防水層開裂。

      管道口即下水管道與地面交界處，該部位防水漿料也容易產(chǎn)生堆積，同時(shí)因下水管道的不固定，存在輕微晃動(dòng)，而易導(dǎo)致防水層開裂。為了避免陰角、管道口等節(jié)點(diǎn)部位的防水層出現(xiàn)開裂，應(yīng)在防水施工前，采用水不漏進(jìn)行倒圓角處理。



      7、界面劑使用不當(dāng)



      界面劑的作用是滲透到基層中，起到除灰固砂的作用，而不是在基層表面成膜。如果界面劑未加水?dāng)嚢柚苯油克?，?dǎo)致其在表面成膜，再刷防水也有可能產(chǎn)生大面積龜裂現(xiàn)象。當(dāng)然，防水涂層開裂與防水涂料的品質(zhì)也有關(guān)聯(lián)，優(yōu)質(zhì)的防水涂料則會(huì)降低開裂的發(fā)生率。



      8、未做防護(hù)措施



      防水涂料有嚴(yán)格的施工流程，在實(shí)際施工過程中，部分師傅經(jīng)常出現(xiàn)墻/地防水一起刷、固化期不到就做閉水測試、地面未做保護(hù)層或整個(gè)防水工程間未做防護(hù)措施?；蛘哂捎谮s工期，著急貼瓷磚，這樣防水層很容易遭到破壞，失去應(yīng)有作用。



      9、防水涂料選擇不正確



      防水涂料因其防水原理不同，所以特性也有差異，適用范圍也不同。通用防水漿料的防水原理為滲透結(jié)晶，一般稱其為剛性防水；而柔韌型防水漿料的防水原理為成膜防水，其斷裂延伸率高，因此一般稱其為柔性防水。例如廚房、衛(wèi)生間、水池、外墻等室內(nèi)外防水工程，因基層受熱脹冷縮或振動(dòng)等原因變形較大，需選擇柔性較高的防水產(chǎn)品，如選擇剛性防水，則易導(dǎo)致防水層因抵御不住基層變形而出現(xiàn)開裂。



      立鎂家通用型防水涂料（又稱K11 防水）是結(jié)合高分子聚合物乳液與混凝土，形成的復(fù)合型防水材料。該產(chǎn)品利用滲透結(jié)晶材料對混凝土的滲透機(jī)理以及水泥砂漿基層特有的粘接性、保水性和一定的柔韌性，不僅具有對混凝土毛細(xì)孔的滲透結(jié)晶作用，同時(shí)還能對基面形成整體一致的雙重防水功能，讓家居裝修萬無一“濕”。
